Обладнання · інвертори · HV · перевірено за datasheet

Growatt MOD 10KTL3-HU

Name: Growatt MOD 10KTL3-HU
Brand: Growatt

Трифазний високовольтний гібридний інвертор на 10 кВт із батарейним контуром 600–980 В, 3 MPPT та корпусом IP66. Нижче — порівнювані паспортні параметри з офіційного джерела виробника.

HV3 фази10 кВт AC20 кВт recommended PVIP66

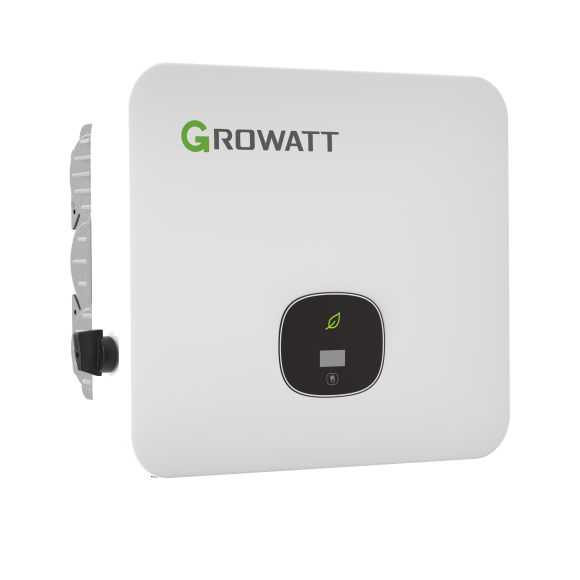

Офіційне product image трифазного battery-ready інвертора Growatt MOD-HU, до якого належить MOD 10KTL3-HU — Модель/серію звірено за джерелом: Growatt official current product media — MOD 3-15KTL3-HU. Зображення зберігається й віддається локально з ЕнергоАтласу.

Ключові характеристики

ТипТрифазний гібридний інвертор · HV

Номінальна AC-потужність10 кВт

Макс. AC apparent power11 кВА

Backup / пікова характеристика10 кВт backup номінально; до 12 кВА peak для MOD 10KTL3-HU за datasheet 202608

Батарейний діапазон600–980 В

Макс. струм батарейного входу25 А

Умова для battery currentMOD 10KTL3-HU: max operating battery current 25 А; max discharge power 10 кВт, max charge power 15 кВт

Рекомендована макс. PV-потужність20 кВт

Макс. PV напруга1000 В

Стартова PV напруга160 В

MPPT діапазон140–1000 В

Кількість MPPT3

Max operating PV current по MPPT20 А + 20 А + 20 А

Max short-circuit current по MPPT25 А + 25 А + 25 А

Стрінгів по MPPT1 + 1 + 1

Максимальний ККДдо 98,6% (European 98,1%)

Захист корпусуIP66

Охолодженняприродне охолодження

Габарити468 × 408 × 202 мм

Гарантійна примітка10 років за офіційним datasheet MOD 10–15KTL3-HU 202608

Battery current залежить від схеми портів

MOD 10KTL3-HU: max operating battery current 25 А; max discharge power 10 кВт, max charge power 15 кВт. Не переносимо сумарний паспортний струм на будь-яке одиночне підключення батареї.

Що означають ці цифри на практиці

10 кВт — тривалий AC-номінал

Backup і короткочасне перевантаження залежать від конкретної архітектури. Для моторних навантажень перевіряйте документацію та реальний пусковий сценарій.

Батарея 600–980 В · HV

Потрібен сумісний HV-стек у заявленому діапазоні напруги та підтриманий BMS-протокол.

3 MPPT

Для кожного трекера використовуйте його власні межі струму й дозволену кількість стрінгів; вони можуть бути несиметричними.

Батареї з відповідним класом напруги в нашому каталозі

Спочатку відсіюємо за LV/HV та робочим діапазоном. Позначка «Офіційно» означає, що виробник прямо вказує модельну лінійку як сумісну; статус може походити з catalog compatibility або окремого manufacturer pair-profile.

Офіційно: Growatt APX 10.0M-S3 · HV · 10 кВт·год · 660–980 В у трифазній системі · 5 кВт APX у three-phase →Офіційно: Growatt APX 20.0M-S3 · HV · 20 кВт·год · 660–980 В у трифазній системі · 10 кВт APX у three-phase →Huawei LUNA2000-14-S1 · HV · 13.8 кВт·год · 600–980 В у трифазній системі →Huawei LUNA2000-21-S1 · HV · 20.7 кВт·год · 600–980 В у трифазній системі →

Growatt APX 10.0M-S3 · 5 кВт APX у three-phase

Growatt MOD 10KTL3-HU прямо вказує APX 5.0–30.0M-S3 серед сумісних батарей, але APX 10.0M-S3 у three-phase конфігурації має лише 5 кВт max charge/discharge power. Тому ця пара офіційно сумісна, однак один APX 10.0M-S3 не слід трактувати як джерело повних 10 кВт battery-only для MOD 10KTL3-HU.

Відкрити compatibility source ↗

Growatt APX 20.0M-S3 · 10 кВт APX у three-phase

Growatt MOD 10KTL3-HU прямо вказує APX 5.0–30.0M-S3 серед сумісних батарей. APX 20.0M-S3 у three-phase конфігурації має 10 кВт max charge/discharge power, тоді як APX 10.0M-S3 — 5 кВт. Для повного 10-кВт battery-only сценарію APX 20.0M-S3 тому принципово відрізняється від 10-кВт·год стека, навіть за офіційної сумісності обох конфігурацій.

Відкрити compatibility source ↗

Перевірити конкретну панель

Цей інвертор уже буде вибраний у PV-string checker. Далі виберіть панель і перевірте холодний Voc, Vmp, Imp та Isc.

Відкрити PV-стрінг із цим інвертором →

Перевірити батарею

Цей інвертор уже буде вибраний у battery↔inverter checker. Далі виберіть батарею та перевірте voltage range, direct pair power, rated/max power/current, full-load voltage і pair-specific умови.

Відкрити checker із цим інвертором →

Порахувати кількість батарей для цього інвертора

Цей інвертор уже буде вибраний у battery-bank sizing. Далі виберіть батарею, задайте навантаження й години автономності.

Відкрити sizing із цим інвертором →

Джерело

Growatt MOD 10-15KTL3-HU official datasheet, 202608. Перевірено ЕнергоАтласом: 29.08.2026.

Відкрити офіційне джерело виробника ↗

ЕнергоАтлас не продає цю модель і не отримує комісію за її показ. Сторінка потрібна для технічного порівняння.
